產品用途:
適用于輸送清水或物理、化學性質類似于水的其它液體。廣泛適用于農田排灌、工業和城市給排水等多種場合。被輸送液體溫度不宜超過50℃。
產品使用條件:
電機額定電壓380V,也可采用200~660V、3KV、6KV、10KV等,額定頻率為50Hz,工作制為SI,絕緣等級為F級。
適用范圍:
流量Q:130~1200m3/h,揚程H:3.5~25m
產品特點:
HW、HWG混流泵由泵蓋、葉輪、泵體、軸套、軸、軸承體部件等組成。
泵蓋是連接泵體和進水管的零件。泵蓋和葉輪之間存在適當?shù)拈g隙。如果間隙太小,就會產生摩擦,如果間隙太大會造成大量液體從高壓處回流到葉輪的進口邊,會使泵的效率降低。間隙的大小可以通過紙墊的厚度來調節,間隙一般在0.3~0.7mm。
軸封采用油浸石墨盤根的填料密封,作用是防止空氣進入水泵以及大量水沿泵軸流出。
軸套用于防止軸與填料之間的摩擦,當軸套磨損嚴重應及時更換。
軸承采用單列向球軸承,軸承可以通過油潤滑,油量保持在油標桿指示線內,或者可以采用油脂潤滑,裝配期間將油脂涂在軸承上。小泵拆下前后蓋板可添加油脂,大泵通過油感覺添加。
泵體頂部的螺紋孔用于開機前灌水,或者用于連接排氣吸水的真空泵。

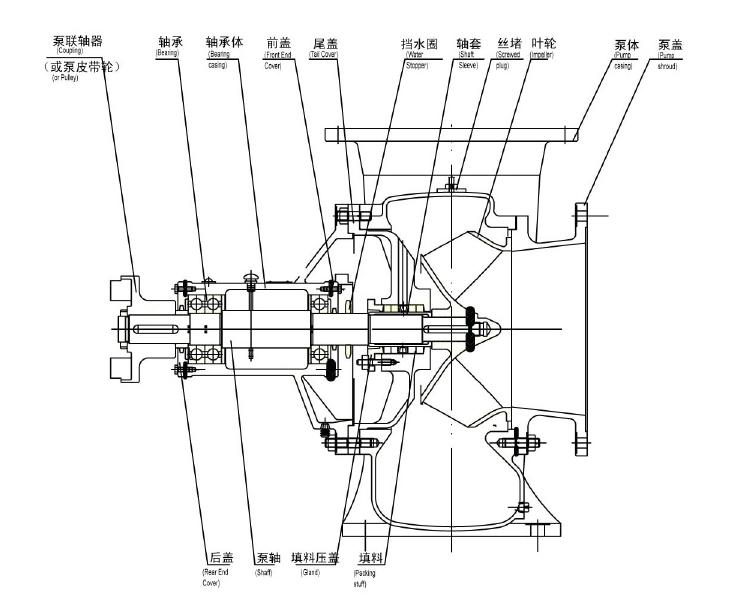

HWG系列臥式蝸殼混流泵結構圖
